行業聚焦
電動執行機構規模不斷擴大
在自動化儀表行業中，電動執行機構又被稱為電動執行器，一般由減速機構、電動機、電氣控制裝置這三大部件組成。其中，電氣控制裝置在近10年中的發展變化最快，品種最多。國內外各著名執行器制造商都在積極不斷地運用新技術、新材料、新工藝開發出順應時代發展的各具特色的新產品，使世界各國工業生產過程自動化控制系統得控制品質得以距大的提升。而且隨著微電子、計算機、通信網絡技術和機電一體化技術的迅速發展，電動執行機構中帶有微處理器的智能電氣控制裝置，已形成執行器發展的總趨勢，因此盡快了解國內外電動執行機構的發展差異，對于更好地應用國外產品、進一步提升國產電動執行器的整體品質，非常必要。
在過程控制系統中，執行器接受調節器的指令信號，經執行機構將其轉換成相應的角位移或直線位移，去操縱調節機構，改變被控對象進、出的能量或物料，以實現過程的自動控制。
電動執行器是以電能為動力的，它的特點是獲取能源方便，動作快，信號傳遞速度快，且可遠距離傳輸信號，便于和數字裝置配合使用等。所以電動執行器處于發展和上升時期，是一種有發展前途的裝置。其缺點是結構復雜，價格貴和推動力小，同時，一般來說電動執行器不適合防火防爆的場合。但如果采用防爆結構，也可以達到防火防爆的要求。
在現代化生產過程控制中，執行機構起著十分重要的作用，它是自動控制系統中不可缺少的組成部分。電動執行機構是電動單元組合儀表中的執行單元，是自動調節系統中的重要環節之一。它與變送單元、調節單元等配套，接受統一直流標準輸出信號0～10mA(‖)或4～20mA(|||)并將此信號轉換成力矩或推力，以推動各種類型的調節閥門的開啟程度，從而達到對工藝介質流量、壓力、溫度、液體等參數的自動調節。因具有動作靈敏、能源取用方便、信號傳遞距離遠等優點，廣泛用于電站、石油、化工、冶金、輕工等工業生產過程的自動調節和遠程控制中。
電動執行機構按輸出位移的形式分為：ZKJ型電動執行機構和ZKZ型電動執行機構兩種。
ZKJ型角行程電動執行機構配角行程電動調節閥。（如蝶閥、球閥、偏心旋轉閥等）。
DKZ型直行程電動執行機構配直行程電動調節閥。（如單座閥、雙座閥、套筒閥、三通閥等）。
電動調節閥由電動執行機構和調節閥組成，其中包括伺服放大器。還可以輔助單元SFD型電動操作器配用。
在過程控制系統中，執行器接受調節器的指令信號，經執行機構將其轉換成相應的角位移或直線位移，去操縱調節機構，改變被控對象進、出的能量或物料，以實現過程的自動控制。
電動執行器是以電能為動力的，它的特點是獲取能源方便，動作快，信號傳遞速度快，且可遠距離傳輸信號，便于和數字裝置配合使用等。所以電動執行器處于發展和上升時期，是一種有發展前途的裝置。其缺點是結構復雜，價格貴和推動力小，同時，一般來說電動執行器不適合防火防爆的場合。但如果采用防爆結構，也可以達到防火防爆的要求。
在現代化生產過程控制中，執行機構起著十分重要的作用，它是自動控制系統中不可缺少的組成部分。電動執行機構是電動單元組合儀表中的執行單元，是自動調節系統中的重要環節之一。它與變送單元、調節單元等配套，接受統一直流標準輸出信號0～10mA(‖)或4～20mA(|||)并將此信號轉換成力矩或推力，以推動各種類型的調節閥門的開啟程度，從而達到對工藝介質流量、壓力、溫度、液體等參數的自動調節。因具有動作靈敏、能源取用方便、信號傳遞距離遠等優點，廣泛用于電站、石油、化工、冶金、輕工等工業生產過程的自動調節和遠程控制中。
電動執行機構按輸出位移的形式分為：ZKJ型電動執行機構和ZKZ型電動執行機構兩種。
ZKJ型角行程電動執行機構配角行程電動調節閥。（如蝶閥、球閥、偏心旋轉閥等）。
DKZ型直行程電動執行機構配直行程電動調節閥。（如單座閥、雙座閥、套筒閥、三通閥等）。
電動調節閥由電動執行機構和調節閥組成，其中包括伺服放大器。還可以輔助單元SFD型電動操作器配用。
一、行業規模

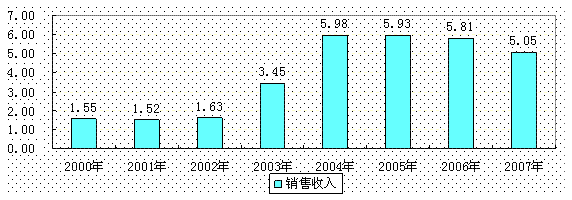

圖1 近八年電動執行機構行業規模變化情況
單位：億元
資料來源：國家統計局，中國機電數據網
2001年-2004年，我國電動執行機構行業的銷售收入不斷增加，市場規模不斷擴大。2005年電動執行機構行業的市場規模有所縮減，銷售收入相比2004年有所下降。2005年-2007年，電動執行機構行業規模呈下降趨勢。
二、發展速度

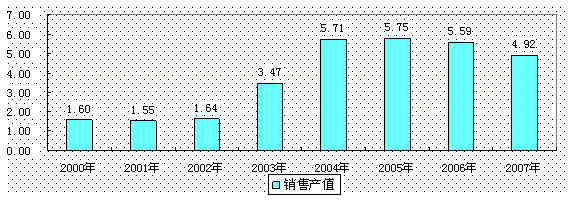

圖2 2001年-2007年電動執行機構行業規模發展速度情況
單位：億元
資料來源：國家統計局，中國機電數據網
近七年，電動執行機構行業的銷售產值不斷增加，雖然2006年相比2005年銷售產值有所下降，但相比2000年，2006年的工業銷售產值增加了3.5倍。2007年，繼續下降。
三、平均利潤水平

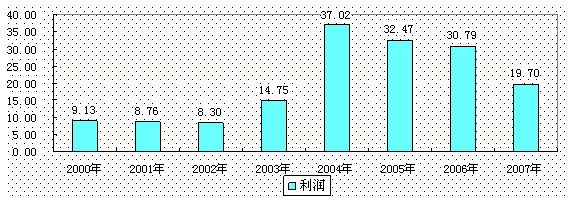

圖3 近八年電動執行機構行業利潤額狀況
單位：百萬元
資料來源：國家統計局，中國機電數據網
2001年-2004年，我國電動執行機構行業的利潤不斷增加；2004年達到了近八年的最高水平，2004年-2007年1-11月，該行業的利潤總額逐漸減少。
