隨著現代化工業的發展，金屬加工中碰到的奇形怪狀的產品已不足為鮮，要想加工這些產品，最大的難題就是怎樣去夾持，因為加工只要有刀具，有機床就可以實現，但夾持就要相對難辦，夾具在金屬加工中起到了至關重要的作用，首先，一個好的夾具，必須要滿足能夠有效夾持，其次還有夾持精度，效率，可靠性，以及使用壽命等等
卡盤作為一個夾具，在金屬加工中幾乎都會用到，而傳統意義上的卡盤無非是手動卡盤，液壓卡盤，氣動卡盤等等，我們都比較熟知它的作用以及性能。

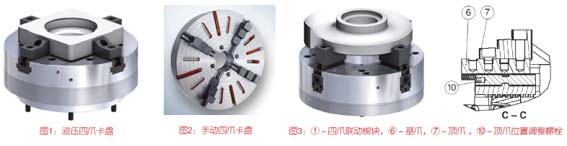

當我們碰到一個四方形的工件，我們可能首先會想到四爪卡盤，或者三爪卡盤加上特殊卡爪來夾持， 圖1是一款液壓四爪卡盤，圖2是一款手動四爪卡盤，其實在加工中，如果產品的尺寸不是完全一致的情況下，四爪液壓卡盤就會出現單爪的受力不一致，嚴重時就會夾不緊，而手動卡盤雖然用手動的方式可以實現每個爪的受力一致，但是操作起來就會很費時間，沒有效率，如果碰到產品種類繁多的狀況，液壓卡盤還需要配多付卡爪，以滿足夾持尺寸。
現在有一款卡盤可以實現液壓驅動，四爪單爪可調，可以夾持任意形狀的產品，它就是ROTA-4B。以四方形工件為例，首次裝夾時調整好卡爪的位置，在后續批量加工中，無需再調整，因為這個卡盤是四爪聯動，單爪可調的方式，當碰到下一批長方形的產品，首件產品調整好卡爪的位置，后續無需再調整，這樣既方便，又提高了加工效率，而且節約了成本，無需為了多樣產品而訂購多付卡爪。
圖4：卡盤示意圖
有個產品如圖3，外徑是一個漸開線圓，工藝要求是夾持外圓加工內孔，而且種類較多，內孔與外形的公差較小，更換工件的頻率較快，對于這樣的漸開線外形，用手動四爪卡盤夾持，操作起來太慢，每次裝上要打表校正中心，實在太浪費時間，用四爪液壓卡盤夾持，由于更換頻率的原因，也比較浪費時間，而采用四爪單爪可調式卡盤既解決了裝夾慢的問題，又能保證其加工精度，問題得以解決。如圖3。
另外，這款卡盤除了液壓驅動外，還設計了全手動驅動的方式，如圖4，ROTA CLASSIC-W在盤體的外圍有4個驅動扳手孔，通過旋轉扳手（4b），實現夾緊和松開，通過旋轉扳手（4a），實現單爪可調。
