自定義刀具的流程

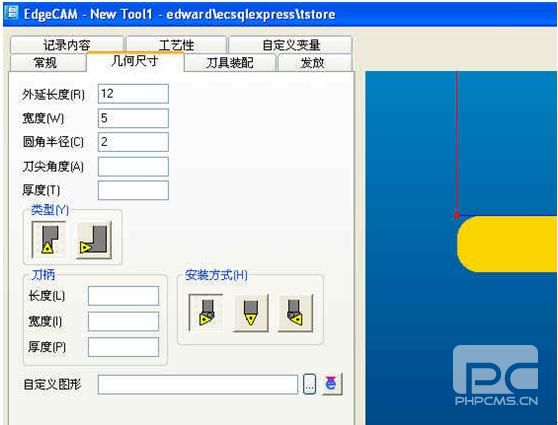

1、 新建一個刀具，這里以槽車刀為例，輸入相關的尺寸后，打開自定義刀具圖形窗口

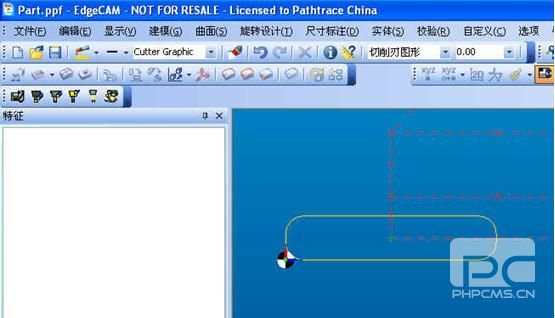

2、 打開自定義刀具圖形窗口之后，可以看到刀具的二維圖形，這里注意區分刀片和刀桿見下圖，黃色為刀片，紅色為刀桿。
編輯刀片形狀。例如：定義刀具時給定的刀具園角半徑為2mm，這里更改其中一個為1mm,將原有的園角刪除，新建一個園角 ，然后重新定義刀片，最后保存即可。
注意：如果沒有重新定義刀桿，保存時，請不要保存刀桿，刀桿欄目清空即可。
3、 然后回到刀具庫頁面，在自定義刀片圖形的地方選擇保存后的文件即可，在此操作之前要關閉自定義刀具的程序界面
4、 此外，還可以直接打開剛才保存的刀片文件－csv后綴的文件，可以在Excel中打開，可以看到有很多點為坐標。更改這些點位的坐標，也可以更改刀具形狀，但是要知道這些點的含義?？梢岳酶哪硞€(gè)數值，察看結果的方法獲得該數值代表刀具的那個參數的方式，如果不這樣試就不會知道具體的對應關系。
